在液氮儲存與應用中，液位監測的準確性直接關系到樣本安全、實驗精度和運營成本。常壓液氮罐作為科研、醫療和工業領域的關鍵設備，其液位測量面臨著
-
196℃超低溫、介質劇烈汽化、低溫脆化等特殊挑戰。差壓式液位計憑借其測量穩定、適應性強的特點，成為常壓液氮罐液位監測的優選方案。本文將系統解析差壓式液位計的技術原理、選型要點，并推薦幾款適用于不同場景的優質產品，為低溫液位監測提供全面參考。
差壓式液位計技術原理與低溫適配性
差壓式液位計基于靜力學原理工作，通過測量液體底部與部的壓力差值計算液位高度。在常壓液氮罐中，其基本原理是利用液氮柱產生的壓力差與液位高度成正比的關系（ΔP=ρgh），其中
ρ 為液氮密度，g 為重力加速度，h 為液位高度。然而，將這一原理應用于 -
196℃的超低溫環境，需要解決一系列技術難題。
現代差壓式液位計針對低溫環境采用了特殊設計。核心技術在于隔離膜片與傳壓介質系統，通常采用 316L
不銹鋼制成的雙隔離膜片結構，通過惰性硅油將低溫介質的壓力傳遞至傳感元件，避免傳感器直接接觸超低溫介質。這種設計不僅解決了低溫對傳感器芯片的損傷問題，還能有效防止液氮劇烈汽化產生的氣泡干擾。某生物樣本庫的實踐數據顯示，采用雙隔離膜片技術的差壓液位計，其測量穩定性比傳統直接接觸式傳感器提升
40% 以上。
溫度補償技術是另一關鍵創新。液氮在常壓下的密度會隨環境溫度波動產生細微變化，普通差壓傳感器會因此產生測量誤差。的差壓式液位計如
PPM-TD 系列采用動態溫度補償算法，通過實時監測介質溫度變化自動校準密度參數，確保在 -
196℃至常溫范圍內的測量精度不受溫度漂移影響。這種智能補償技術使測量誤差控制在 ±0.25% FS
以內，完全滿足科研應用需求。
常壓環境下的氣相干擾問題也得到了針對性解決。傳統差壓測量中，氣相管內的冷凝現象會導致附加壓差，影響測量準確性。新型差壓液位計采用雙法蘭結構設計，將高壓側取壓點設置在罐底液相區，低壓側取壓點設置在罐氣相區，通過特殊工藝確保氣相管內無冷凝積液，從根本上消除了常壓下液氮汽化帶來的測量干擾。上海某實驗室的對比實驗表明，采用雙法蘭設計的差壓液位計比傳統接管式測量誤差降低了
80%。
選型核心要素與技術指標解析
選擇常壓液氮罐用差壓式液位計時，需要綜合考慮低溫適應性、測量精度、安全性能和安裝兼容性四大核心要素。這些要素共同決定了液位計在實際應用中的表現和可靠性，必須根據具體使用場景進行針對性評估。
材質兼容性是低溫測量的首要考量。液位計與液氮接觸的部分必須采用耐低溫材料，316L 不銹鋼因其優異的低溫力學性能成為。在 -
196℃環境下，316L
不銹鋼仍能保持良好的韌性，避免了普通碳鋼在低溫下的脆化現象。同時，其出色的抗腐蝕能力可防止液氮中微量雜質造成的侵蝕。對于密封元件，應選擇耐低溫氟橡膠或金屬波紋管結構，確保在端溫度下的密封性能，避免漏液風險。某工業儲罐運營商的經驗表明，采用劣質材料的液位計在低溫下的故障率是優質
316L 不銹鋼產品的 10 倍以上。
測量精度與分辨率直接影響液位監測質量。對于科研液氮罐，建議選擇精度等達到 ±0.25% FS 的產品，如 PPM-T
系列差壓液位計，其分辨率可達 0.05mm，能夠捕捉微小的液位變化。而對于工業大容積儲罐，±0.5% FS
的精度通常可滿足需求。需要特別注意的是，精度指標必須是在全溫度范圍內的實測值，而非常溫下的理想值。一些產品通過分段校準技術，在液氮沸點附近的精度損失控制在
0.1% 以內，顯著優于普通校準方法。
防堵塞與抗干擾設計決定了設備的長期穩定性。液氮在充裝和使用過程中可能帶入少量雜質，傳統差壓液位計的引壓管容易發生堵塞。的解決方案包括在取壓口安裝微型過濾器和旋流器，有效攔截顆粒雜質并分離氣泡。PPM-TD
系列采用的斷層掃描技術能夠識別并過濾因汽化產生的虛假信號，確保在劇烈沸騰狀態下仍能保持測量穩定。某生物樣本庫的使用記錄顯示，配備完善防堵設計的液位計，其維護周期可延長至
12 個月以上。
安裝與輸出接口的兼容性也不容忽視。常壓液氮罐通常需要側裝或裝式液位計，應根據罐體結構選擇合適的安裝方式。側裝式需注意法蘭中心距與測量范圍的匹配，裝式則要確保傳感元件能垂直伸入液相區。輸出信號方面，4-20mA
模擬信號適用于傳統控制系統，而帶 RS485 接口的智能型液位計可實現數字化組網和遠程監控。對于防爆要求較高的場所，應選擇防護等達到 IP66 以上的產品，如
CYJ-1 型差壓液位計，其外殼防護和防爆性能可滿足危險環境使用需求。
主流產品推薦與場景適配方案
針對不同應用場景的需求特點，市場上的差壓式液位計產品在性能、價格和功能上各有側重。基于對技術指標、實際應用反饋和市場認可度的綜合評估，以下推薦幾款適用于常壓液氮罐的優質差壓式液位計產品，并提供針對性的場景適配建議。
科研高精度之選：PPM-TD 系列超低溫差壓液位計
PPM-TD
系列由國內專業廠家研發，專為超低溫介質測量設計，采用的斷層掃描技術和動態補償算法，代表了常壓液氮罐液位測量的高端選擇。該系列產品的核心優勢在于全溫度范圍無漂移特性，在液氮、液氧等介質中無需重新標定即可保持 ±0.25% FS 的測量精度。其 316L 不銹鋼一體化封裝結構確保了在
- 196℃環境下的長期穩定性，感壓膜片的特殊設計能夠有效抵御低溫沖擊和介質汽化干擾。
該系列液位計采用 MEMS 硅壓阻技術，通過硅油將壓差傳遞到敏感芯片，測量響應速度達
10ms，能夠實時捕捉液位動態變化。輸出信號支持 4-20mA 和 RS485 雙模式，方便與實驗室自動化系統集成。安裝方式靈活，提供 M20×1.5
外螺紋等多種接口選擇，適合大多數標準口徑的科研用液氮罐。某高校低溫實驗室的使用反饋顯示，該系列液位計在連續運行 6 個月后，測量誤差仍保持在 0.3%
以內，顯著優于傳統電容式液位計。
PPM-TD
系列特別適合對測量精度要求高的場景，如生物樣本庫的液氮儲存監測、低溫物理實驗中的液位控制等。其缺點是初期投入成本較高，但考慮到長期使用的穩定性和低維護需求，綜合成本反而更具優勢。
工業可靠之選：DST8051 深冷差壓液位計
DST8051 是一款通過 CCS 認證的專業低溫差壓液位計，專為 LNG
船用罐、深冷低溫儲罐等大型設備設計，同樣適用于工業常壓液氮儲罐。該產品采用雙法蘭差壓測量結構，能夠有效消除氣相冷凝帶來的測量誤差，在大容積儲罐中表現出優異的長期穩定性。其測量范圍可定制，大可覆蓋
0-10m 的液位高度，完全滿足工業大罐的測量需求。
在材質選擇上，DST8051 的接觸部件全部采用 316L 不銹鋼，法蘭密封采用金屬波紋管結構，在 - 196℃至
80℃溫度范圍內保持良好的密封性能。產品設計充分考慮了工業環境的嚴苛要求，防護等達到
IP67，能夠抵御粉塵和短時浸水的影響。其特的抗兩相流設計使液位計在液氮劇烈汽化時仍能保持穩定測量，這一特性在工業充裝和快速取用場景中尤為重要。
DST8051 適合用于化工、冶金等行業的大型常壓液氮儲罐，其 4-20mA 標準信號可直接接入 DCS
系統，實現遠程監控和自動控制。某化工廠的應用案例顯示，該液位計在連續運行 18
個月期間，無一次因故障停機，平均維護成本僅為傳統差壓儀表的三分之一。

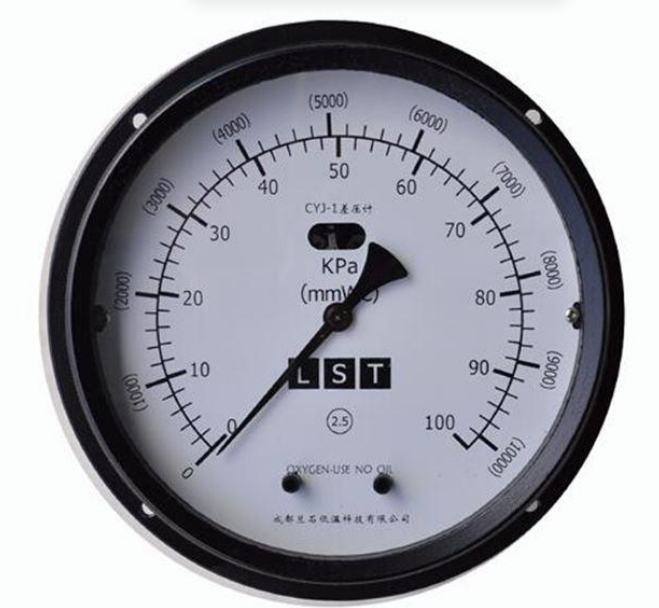

經濟型實用之選：CYJ-1 系列低溫差壓液位計
CYJ-1
系列是天津凱士達儀器儀表有限公司推出的經濟型差壓液位計，專為液氮、液態二氧化碳等低溫介質設計，在保證基本測量性能的前提下，具有較高的性價比。該產品測量精度為
2.5 ，雖然低于科研產品，但足以滿足常規工業和中小型實驗室的液位監測需求。其工作壓力可達
10MPa，遠超常壓液氮罐的壓力要求，使用安全性得到充分保障。
CYJ-1 采用中心板兩端連接波紋管組件的結構設計，通過波紋管的形變傳遞差壓信號，避免了復雜的傳壓介質系統。產品材質選用
304 不銹鋼，在低溫環境下具有一定的韌性和抗腐蝕性，適合預算有限的中小型用戶。防護等達到
IP66，能夠滿足大多數室內安裝環境的要求。安裝方式靈活，支持側裝和裝兩種模式，適配多種規格的液氮罐。
該系列產品特別適合基層實驗室、小型儲存站等場景，在這些場景中，液位測量不需要高精度，但要求設備可靠、維護簡單。某地區疾控中心的使用反饋表明，CYJ-1
在日常液氮儲存監測中表現穩定，年度故障率低于 5%，完全滿足常規使用需求。
安裝規范與運維管理要點
差壓式液位計的測量性能不僅取決于產品本身的質量，還與安裝規范和運維管理密切相關。對于常壓液氮罐這一特殊應用場景，必須遵循嚴格的安裝流程和維護規程，才能確保液位測量的準確性和設備的長期可靠性。
安裝前的準備工作至關重要，直接影響后續測量精度。首先應根據罐體規格和液位計類型確定安裝位置：側裝式液位計的法蘭中心距應與所需測量范圍匹配，通常取罐底以上
100mm 至罐以下 200mm
的區間；裝式液位計的插入深度應確保傳感器在低液位時仍能完全浸沒在液相中。安裝前需檢查罐體取壓口的平整度和清潔度，去除毛刺和雜質，必要時進行打磨處理。對于新罐，應完成預冷流程后再安裝液位計，避免因罐體收縮導致的安裝應力。
安裝過程中的技術規范直接決定測量精度。法蘭連接時必須保證密封面平行，使用扭矩扳手按對角線順序均勻緊固螺栓，避免偏載造成的密封不良。對于雙法蘭差壓液位計，高低壓側的連接絕對不能混淆，高壓側應連接罐底液相取壓口，低壓側連接罐氣相取壓口。安裝完成后需進行導環校準：通過晃動浮桿檢查活動范圍，正常應限制在
1/2
英寸以內，否則需重新調整安裝位置。所有接線和密封部件必須符合低溫環境要求，電纜接口需做好防水密封處理。
預冷與標定流程是確保測量準確的關鍵步驟。液位計安裝完成后應隨罐體一同進行預冷，加注液氮時應緩慢進行，分 2-3
次完成，每次加注后靜置 15
分鐘以上，避免溫差過大造成傳感器損傷。預冷過程中應密切觀察液位計輸出信號，確認無異常波動后進行標定。標定可采用重量法：通過計量充裝液氮的質量，結合液氮密度計算實際液位高度，與液位計顯示值對比校準。對于高精度應用，建議在不同液位點進行多點標定，建立更精準的測量曲線。
日常維護與故障處理需建立規范的管理制度。每日應檢查液位計顯示是否穩定，有無異常波動；每周應記錄液位變化曲線，與液氮自然揮發速率對比，判斷測量是否正常。定期檢查取壓口是否堵塞，可通過觀察差壓值變化趨勢判斷：堵塞時通常表現為測量值反應遲緩或固定不變。清理堵塞時需先排空罐內液氮并充分回溫，使用專用工具疏通，禁止使用尖銳物體硬捅。每半年應進行一次精度校驗，特別是在經歷劇烈溫度變化或設備搬遷后必須重新標定。
常見故障處理應遵循安全優先原則。當出現測量值跳變時，首先檢查接線是否松動或受潮；若信號持續偏高，可能是氣相取壓口堵塞，需清理疏通；若測量值偏低，應檢查液相取壓口是否暢通。發現液位計顯示與實際液位偏差較大時，不應立即調整，而應先檢查液氮密度是否異常，環境溫度是否劇烈變化，排除外部因素后再進行校準。所有維護操作必須在罐體回溫至常溫后進行，嚴禁在低溫狀態下拆卸液位計。
選型決策與技術趨勢展望
常壓液氮罐差壓式液位計的選型是一項需要綜合考慮多方面因素的系統工程，需要在精度需求、使用環境、預算限制和長期運維之間找到平衡點。隨著低溫測量技術的不斷發展，差壓式液位計正朝著智能化、集成化方向演進，為液氮儲存管理提供更全面的解決方案。
選型決策樹可為不同用戶提供清晰的選擇路徑。對于科研實驗室和生物樣本庫等對精度要求高的場景，應優先選擇 PPM-T
系列等高精度產品，其 ±0.25% FS 的精度和動態溫度補償功能能夠滿足微量液位變化監測需求；對于工業大容積儲罐，DST8051
等工業產品的可靠性和抗干擾能力更為重要，其雙法蘭設計和寬量程特性適合連續生產監測；對于預算有限的中小型用戶，CYJ-1
系列的經濟性優勢明顯，能在滿足基本測量需求的同時控制成本。在決策過程中，還需考慮安裝環境的特殊性，如是否需要防爆、防護等要求等，這些因素可能對終選型產生決定性影響。
全生命周期成本評估應成為選型的重要依據。高精密液位計雖然初期投入較高，但長期使用中的低故障率和少維護需求反而可能降低綜合成本。以某生物樣本庫的
5 年使用數據為例：高精度液位計的初始采購成本是普通產品的 2.5 倍，但期間因測量準確避免了 2 次樣本保存事故，減少維護費用約
30%，整體成本反而低于普通產品。評估時應考慮的因素包括：采購成本、安裝調試費用、校準維護頻率、備件更換周期、因測量誤差可能造成的損失等，進行全面的經濟性分析。
技術發展趨勢顯示出三個明顯方向。一是智能化水平提升，新一代差壓液位計將集成更多傳感器，實現溫度、壓力、液位的多參數同步測量，通過智能算法進行交叉驗證，進一步提高測量可靠性。二是無線傳輸技術應用，采用低功耗藍牙或 LoRa
技術的液位計可實現無線數據傳輸，避免了低溫環境下電纜老化問題，特別適合偏遠地區或移動儲罐使用。三是自診斷功能強化，未來產品將具備更完善的故障預警能力，能提前發現取壓口堵塞、膜片老化等潛在問題，通過遠程通知提醒用戶及時維護。
系統集成方案成為提高管理效率的新選擇。現代液氮儲存管理不再滿足于單一的液位監測，而是需要將液位數據與制冷系統、安防系統、庫存管理系統整合，實現智能化管理。差壓式液位計作為核心傳感設備，其輸出信號可接入中央控制系統，實現自動補液、超溫報警、泄漏檢測等聯動功能。某大型醫院的實踐表明，采用系統集成方案后，液氮管理的人工成本降低
40%，庫存周轉效率提升 30%，顯著提高了整體運營效益。
隨著低溫技術在更多領域的應用，常壓液氮罐差壓式液位計的市場需求將持續增長。用戶在選型時應立足實際需求，兼顧當前應用和未來擴展，選擇技術成熟、性能穩定的產品。同時，應重視安裝規范和運維管理，充分發揮差壓式液位計的技術優勢。未來，隨著智能傳感和物聯網技術的融合發展，差壓式液位計將在液氮安全儲存和精準管理中發揮更加重要的作用，為科研創新和工業生產提供可靠的技術保障。
